高压限流熔断器的作用是对电路及设备进行短路保护及运载保护。它是利用低熔点的金属丝(片)(也称为熔件)的熔化而切断电路的。其结构简单，造价低，且容易维护。那么高压限流熔断器是如何选择的?  (1)高压限流熔断器选择的环境条件。  环境条件是指环境温度、大风速(对户外使用的熔断器有要求)、污秽情况(对户外使用的熔断器有要求)、海拔、地震烈度等，上述要求可参照户外开关设备的要求而定。  (2)高压限流熔断器选择的技术条件。  技术条件包括正常工作条件(电压、电流)和保护特性(大开断电流、小开断电流，熔断特性等)两部分。  1)按正常工作条件选择额定电压和电流。  Un>=UeIn>=Inr>=Ie式中：Un-制造厂保证的高工作电压，kV;Ue-电路的工作电压，kV;In-熔断器的额定电流，  A;Inr-熔件(体)的额定电流，A;Ie-电网的持续工作电流，A。而Inr的选择包括下述两种方式：a)为了防止熔体在通过变压器励磁涌流和保护范围以外的短路电流以及电动机自起动的冲击电流时的误动作，保护35kV及以下电力变压器的中压熔断器，其熔体的额定电流可按下式选择。  Inr=kI1max式中k-可靠系数，不计电动机自起动时，取1.1~1.3，考虑电动机自起动时，取1.5~2.0;I1max-电力变压器回路的大工作电流。b)用于保护电力电容器的熔体，当系统电压升高或波形畸变引起回路电流增大或运行过程中产生涌流时，不应误熔断，其熔体的额定电流可按下式选择。  Inr=kInc式中K-可靠系数(对限流式中压熔断器，当一台电力电容时，k=1.5~2.0，当一组电力电容器时，k=1.3~1.8;Inc-电力电容器回路的额定电流。  2)按保护特性来选择参数。  a)高压熔断器的额定开断电流。  对限流式熔断器Idn>=I”式中Idn-熔断器的额定断流量，kA;I”-短路电流的次暂态电流一体的规模型企业，公司技术力量雄厚，设备配套完善，产品型号多样，随着公司的不断发展，产品设计科学、制作精良、造型美观，是现代电网建设的理想的配套产品，其中户内（外）真空断路器，隔离开关，负荷开关，氧化锌避雷器，熔断器，穿墙套管，绝缘子，电流互感器，高压电力计量箱等一系列高低压电气产品畅销全国各地我们以“科技兴业，质量创牌，诚经营，优良服务”的企业宗旨；一直致力于追求卓越的民族电气工业，为广大新老用户提供优质的产品和良好的服务而不懈努力，您的满意始终是我们追求的目标，真诚欢迎新老朋友惠顾，共创美好未来。

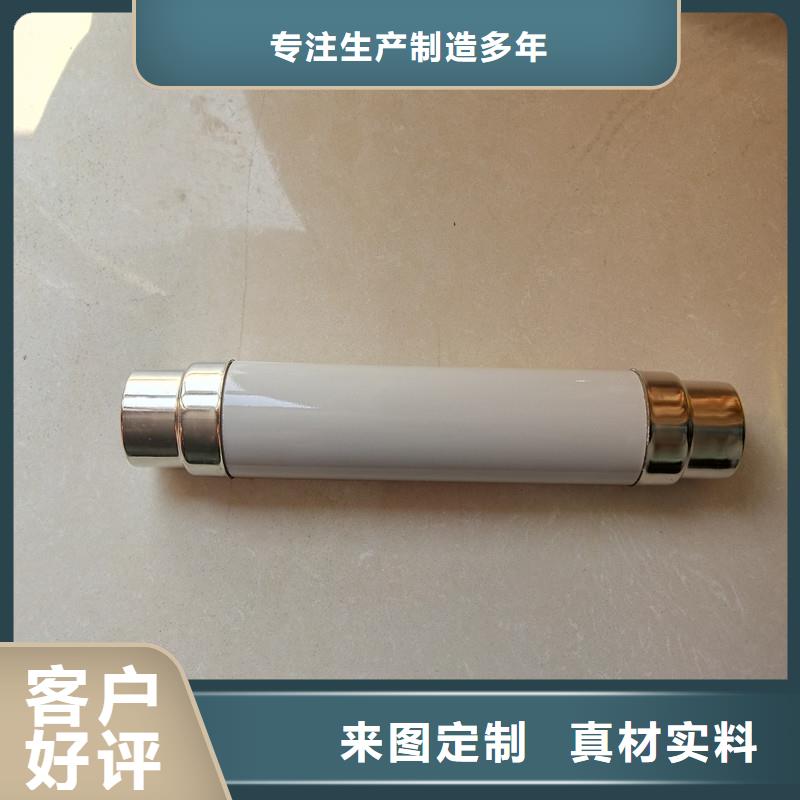

高压限流熔断器一般为圆柱型，外面是陶瓷外壳，中间为陶瓷七星柱骨架，熔断器的熔体通常为数根并联呈螺旋状环绕在骨架上。高压限流熔断器一般为圆柱型，外面是陶瓷外壳，中间为陶瓷七星柱骨架，熔断器的熔体通常为数根并联呈螺旋状环绕在骨架上。高压限流熔断器一般为圆柱型，外面是陶瓷外壳，中间为陶瓷七星柱骨架，熔断器的熔体通常为数根并联呈螺旋状环绕在骨架上。高压限流熔断器一般为圆柱型，外面是陶瓷外壳，中间为陶瓷七星柱骨架，熔断器的熔体通常为数根并联呈螺旋状环绕在骨架上O型油浸式高分断能力高压限流熔断器是一款具有密封性好、功耗低、分断能力高、动作快、保护特性好等优点得熔断器。一、适用范围：和服务为一体的规模型企业，公司技术力量雄厚，设备配套完善，产品型号多样，随着公司的不断发展，产品设计科学、制作精良、造型美观，是现代电网建设的理想的配套产品，其中户内（外）真空断路器，隔离开关，负荷开关，氧化锌避雷器，熔断器，穿墙套管，绝缘子，电流互感器，高压电力计量箱等一系列高低压电气产品畅销全国各地我们以“科技兴业，质量创牌，诚经营，优良服务”的企业宗旨；一直致力于追求卓越的民族电气工业，为广大新老用户提供优质的产品和良好的服务而不懈努力，您的满意始终是我们追求的目标，真诚欢迎新老朋友惠顾，共创美好未来。   O型油浸式高分断能力高压限流熔断器适用于交流50HZ，额定电压3.6~24KV，额定电流200A(3.6KV)、160A(7.2KV)、125A(12KV)及以下的电力系统中，作为变压器及其他电力设备的过载或短路保护用，也可与负荷开关、真空接触器等配合使用。本高压熔断器符合 GB15166.2标准和国际电工委IEC282-1标准以及英国BS标准。   二、结构特点：   O型高压熔断器采用插入式和母线式两种接线方式，具有安装体积小、接触可靠和更换方便的特 式撞击器并联于由纯银片制成并旋绕的熔体，与经化学处理过的高纯度石英砂一起密封于熔管内；熔管采用耐高温的高强度氧化铝瓷制成。在线路发生故障时，熔体溶化，在熔体出现电弧瞬间，撞击器的与熔体并联的高电阻金属丝立即熔断，点燃火药产生高气压将撞击器迅速弹出，推动连锁电器触头，自动切换电路或发出熔断讯号。
